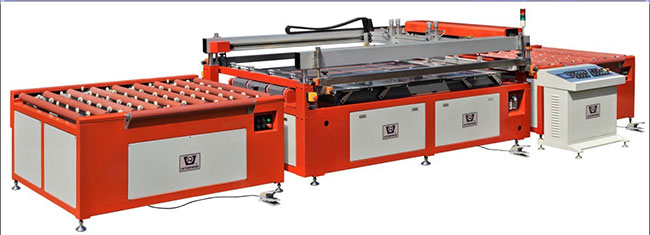

四柱數控精密全自動玻璃平面絲網印刷機械
產品詳細：
● 適用于建筑玻璃、汽車玻璃、裝飾工藝玻璃及各種大幅面玻璃上的印刷. 設用手動，半自動，全自動印刷方式選擇，操作靈活方便。
● 采用歐標進口STAF直線導軌，傳動平穩精準
● 采用國際品牌高配置電器元件，如：德國力士樂變頻器，日本松下PLC等
● 印刷架采用不銹鋼、鋁合金框架結構，通過剎車電機配合雙級渦輪渦桿減速機驅動鏈傳動機構，使印刷架平穩地上下升降。
● 承印物進出承印臺的輸送方式，采用減速電機驅動德國進口同步帶，使輸送承印物平穩方便可靠。輸送帶的升降由氣缸控制。
● 網版水平升降，避免油墨在網版上流動之弊病，提高印刷質量。
● 印刷刮墨、回墨動作主要由減速電機通過同步齒形帶拖動印刷總成，速度可無級調節，提高網版的使用壽命和印刷精度。裝有專利產品-防滴墨裝置。
● 刮印裝置采用獨立機構和無級變速裝置，可根據承印物的精度要求選擇適合的刮印速度
● 設有同步離網裝置，印刷機構、離網機構在印刷過程中通過電機渦輪箱氣缸的相互關系，使印刷、離網同步進行，印刷結束時網框馬上放平。
● 承印臺采用不銹鋼板制造，表面噴涂鐵氟龍漆，分割成多塊，各塊獨立，可調節水平。
設備參數：
|
型號
|
SJAG-2513
|
SJAG-2519
|
SJAG-3725
|
SJAG-4525
|
|
最大玻璃印刷尺寸
|
2500*1300mm
|
2500*1900mm
|
3700*2500mm
|
4500*2500mm
|
|
最小玻璃印刷尺寸
|
900*400mm
|
900*600mm
|
1600*800mm
|
1600*800mm
|
|
最大網框尺寸
|
3500*1800mm
|
3500*2500mm
|
4500*3100mm
|
5300*3100mm
|
|
工作臺尺寸
|
3000*1500mm
|
2970*2070mm
|
4200*2700mm
|
5000*2700mm
|
|
印刷厚度
|
3-20mm
|
3-20mm
|
3-20mm
|
3-20mm
|
|
氣源
|
0.5-0.7Mpa
|
0.5-0.7Mpa
|
0.5-0.7Mpa
|
0.5-0.7Mpa
|
|
工作臺微調范圍
|
±10mm
|
±10mm
|
±10mm
|
±10mm
|
|
擦版高度
|
450mm
|
450mm
|
500mm
|
500mm
|
|
功率
|
8kw
|
8kw
|
11kw
|
11kv
|
|
工作臺高度
|
900mm
|
900mm
|
900mm
|
900mm
|
|
印刷速度
|
150-200件/小時
|
150件/小時
|
100件/小時
|
100件/小時
|
|
離網高度
|
0-50mm
|
0-50mm
|
0-50mm
|
0-50mm
|
|
印刷機尺寸
|
4100*1850*1500mm
|
4100*2300*1500mm
|
5100*3000*1500mm
|
5900*3000*1500mm
|
|
上下片臺尺寸
|
2500*1500*860mm
|
2500*2100*860mm
|
3700*2700*860mm
|
4500*2700*860mm
|
|
電源
|
380v/50hz或定制
|
380v/50hz或定制
|
380v/50hz或定制
|
380v/50hz或定制
|
